Поддержка по электронной почте
contact@eschemy.comПозвоните в службу поддержки
+86-24-31566438
Добро пожаловать на наш сайт !
Магниево-фосфатный цемент (MPC) — это неорганическое вяжущее нового поколения, получаемое в результате кислотно-основной реакции между оксидом магния (MgO) и растворимыми фосфатами. В отличие от традиционного портландцемента, MPC набирает проектную прочность в течение 15–60 минут после укладки и обладает рядом уникальных технических характеристик, делающих его незаменимым в быстром ремонте бетонных конструкций, аэродромном строительстве и специальных инженерных задачах. Компания Yihua New Material предлагает оксид магния высокой чистоты и фосфатные компоненты для производства MPC, соответствующие требованиям строительной отрасли России и СНГ.
Магниево-фосфатный цемент (MPC) образуется в результате химической реакции между обожжённым оксидом магния (MgO) и дигидрофосфатом аммония или калия (NH₄H₂PO₄ / KH₂PO₄). Реакция протекает по схеме:
MgO + NH₄H₂PO₄ + 5H₂O → MgNH₄PO₄·6H₂O (струвит)
Образующийся продукт — струвит или аналогичные фосфатные гидраты — формирует плотную кристаллическую матрицу с высокой ранней прочностью. Скорость твердения и конечные свойства MPC регулируются соотношением MgO/P, добавками-замедлителями (борная кислота, бура) и водоцементным соотношением.
| категория | индекс |
| Начало схватывания | 10–30 мин (регулируемое) |
| Прочность на сжатие через 1 час | ≥ 20 МПа |
| Прочность на сжатие через 28 суток | 60–100 МПа |
| Адгезия к бетону | ≥ 2,5 МПа |
| Усадка при твердении | практически отсутствует (0–0,02%) |
| Рабочий диапазон температур | от −20°C до +50°C |
| pH затвердевшего материала | 7–9 (нейтральная среда) |
1. Сверхбыстрое твердение
Главное преимущество MPC — скорость набора прочности. Портландцемент достигает 70% проектной прочности за 28 суток, тогда как MPC набирает свыше 80% прочности уже через 1–3 часа после укладки. Это означает, что отремонтированный участок дороги, взлётно-посадочной полосы или промышленного пола можно открыть для эксплуатации в течение нескольких часов, а не суток.
На практике это критически важно при:
2. Практически нулевая усадка
Традиционный портландцемент при твердении даёт усадку 0,04–0,1%, что в ремонтных конструкциях приводит к образованию трещин на границе старого и нового бетона. MPC имеет усадку близкую к нулю (0–0,02%) благодаря особенностям кристаллизации фосфатных гидратов. Более того, некоторые составы MPC проявляют лёгкое расширение при твердении, что обеспечивает плотное заполнение ремонтного шва и надёжное сцепление с основанием.
3. Высокая адгезия к старому бетону
Адгезия MPC к существующему бетону составляет 2,5–4,0 МПа, что значительно превышает показатели большинства ремонтных составов на основе портландцемента (1,0–2,0 МПа). Высокая адгезия обеспечивается химическим взаимодействием фосфатных компонентов с кальцием поверхностного слоя старого бетона. Это позволяет применять MPC при ремонте тонких слоёв (от 5–10 мм) без риска отслоения.
4. Твердение при отрицательных температурах
Портландцементные смеси при температуре ниже +5°C требуют прогрева или введения противоморозных добавок. MPC способен твердеть при температурах до −20°C, выделяя тепло в ходе экзотермической реакции. Это делает его идеальным материалом для ремонтных работ в условиях российских зим без дополнительных энергозатрат на прогрев конструкции.
5. Химическая стойкость и низкая проницаемость
Затвердевший MPC обладает плотной кристаллической структурой с очень низкой пористостью (водопоглощение ≤ 3%), что обеспечивает высокую стойкость к воздействию воды, хлоридов, сульфатов и слабых кислот. Это особенно важно при ремонте морских гидротехнических сооружений, очистных станций и промышленных полов, эксплуатируемых в агрессивных средах. В отличие от портландцемента, MPC устойчив к сульфатной коррозии.
6. Экологичность и совместимость с устойчивым строительством
Производство традиционного портландцемента сопровождается значительными выбросами CO₂ (около 0,83 т CO₂ на тонну цемента). MPC производится при более низких температурах обжига, что снижает углеродный след. Кроме того, в составах MPC можно использовать промышленные отходы — летучую золу, доменный шлак, металлургические отходы — в качестве частичной замены MgO или наполнителя, что дополнительно снижает нагрузку на окружающую среду и стоимость материала. MPC соответствует современным требованиям устойчивого строительства (green building).
Благодаря уникальному сочетанию свойств, магниево-фосфатный цемент применяется в следующих направлениях:

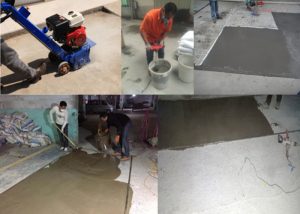

Ремонт дорог и аэродромов. MPC — стандарт для экстренного ремонта взлётно-посадочных полос, рулёжных дорожек и автодорог с высокой интенсивностью движения. Короткое время открытия после ремонта критически важно для минимизации простоя инфраструктуры.
Ремонт и усиление мостов. Ремонт опор, плит пролётных строений и деформационных швов мостовых конструкций с помощью MPC позволяет существенно сократить время перекрытия движения.
Промышленные полы и склады. MPC применяется для ремонта промышленных полов на заводах и складских комплексах, где требуется минимальный простой и высокая износостойкость поверхности.
Ядерная и специальная промышленность. Нейтральная среда затвердевшего MPC (pH 7–9) и низкая проницаемость делают его применимым для иммобилизации радиоактивных отходов низкого и среднего уровня активности.
Морские и гидротехнические сооружения. Высокая стойкость к хлоридам и морской воде делает MPC перспективным материалом для ремонта причальных конструкций, шлюзов и берегозащитных сооружений.
Скоростное строительство в условиях низких температур. Применение MPC на объектах в зонах с суровым климатом позволяет вести ремонтные и строительные работы в зимний период без остановки.
Для регулирования реологических свойств и улучшения удобоукладываемости растворов на основе MPC часто применяют функциональные добавки. ГПМЦ (гидроксипропилметилцеллюлоза) в небольших дозировках (0,05–0,15%) улучшает водоудержание и снижает расслоение свежего раствора MPC, что особенно важно при нанесении смеси на вертикальные и потолочные поверхности. Yihua New Material поставляет как компоненты MPC, так и ГПМЦ различной вязкости для комплексного решения производителей ремонтных смесей.
| Компонент | Роль | Типичное содержание |
| Оксид магния (MgO, 85–95%) | Основной вяжущий компонент | 40–60% |
| Дигидрофосфат аммония/калия | Фосфатный отвердитель | 20–35% |
| Борная кислота / Бура | Замедлитель схватывания | 3–8% |
| Летучая зола / Шлак | Наполнитель, снижение стоимости | 0–30% |
| ГПМЦ / Другие добавки | Наполнитель, снижение стоимости | 0,05–0,2% |
Yihua New Material поставляет ключевые сырьевые компоненты для производства магниево-фосфатного цемента (MPC):
Для сохранения активности компонентов MPC необходимо:
Если вы производите ремонтные смеси на основе MPC, занимаетесь строительством или ремонтом аэродромов, дорог и инженерных сооружений — обратитесь к специалистам Yihua New Material. Мы предложим оптимальные компоненты для вашего состава и предоставим:
📩 Оставьте запрос — и наш специалист свяжется с вами в течение 24 часов.
Пожалуйста, введите информацию, которую вы просили
